• 1、產品介紹
  該產品采用最新光纖通訊技術，將2路正向視頻+1路雙向音頻+3路雙向數據+4路同向開關量+1路以太網復用在一條光纖上傳輸。視頻信號兼容PAL、NTSC和SECAM制式。該產品安裝方便，無需任何調節即可工作，可以在長達100公里的距離上傳輸高質量的視頻、音頻、數據和以太網信號。目前該產品廣泛應用于廣播電視傳輸、視頻監控等領域。
  2、功能特點
  在單纖上傳2路正向視頻+1路雙向音頻+3路雙向數據+4路同向開關量+1路以太網
  10位數字視頻編碼和無壓縮傳輸技術
  24位數字音頻編碼
  支持RS-232, RS-422, RS-485（全/半雙功）等數據信號格式和曼碼
  V視頻AGC提供更強的適應性和更穩定的圖像
  嚴格的物料選擇和質量控制確保產品高品質和高可靠
  兼容PAL、NTSC 和SECAM視頻制式
  電源和其它參數指示LED可監視系統狀態
  SMT表面貼裝技術
  同時可以支持4U機箱、1U機箱和獨立式結構
  低功耗和即插即用的免調試安裝
  3、規格參數
  視頻
  通道數量:2 (one-way)
  視頻格式:PAL/ NTSC
  輸入電平:0.5～2Vpp
  輸出電平:1Vp-p
  帶寬 (-3 dB):8 MHz
  數碼位寬:10bit
  微分增益:≤1.5%
  微分相位:≤1°
  加權信噪比:≥63 dB
  連接器:BNC 75Ω
  音頻
  通道數量:1 (bi-directional)
  輸入/輸出電平:2Vp-p max
  總諧波失真:≤1%
  帶寬 (-3 dB):20~15KHz
  音頻編碼:24bit
  輸入/輸出阻抗:100KΩ(600Ω optional)
  加權信噪比:≥70 dB
  連接器:Terminal Block with Screw Clamps
  數據
  通道數量:3 max (0~2 optional)
  數據格式:RS-232, RS-422, RS-485 （全/半雙功）和支持 NRZ, RZI和曼碼
  數據速率:DC to 100 Kb/s
  工作模式:全/半雙功
  連接器:接線端子
  開關量
  通道數量:4 (in direction of video)
  輸入:Dry contact
  輸出t:Dry contact
  觸點容量:1A at 30 VDC
  連接器:鳳凰端子
  光學
  波長:1310/1550nm
  光纖類型:SM
  最大鏈路損耗:12dB
  輸出光功率:–5 ~ –10dBm
  接收靈敏度:-24dBm (other optional)
  連接器:FC/PC (SC or ST)
  以太網
  數據速率:10/100Mbps
  RJ45 Port:UTP-100-ohm Cat.5 cable
  Standard:IEEE802.3u, IEEE802.3x
  電源及環境指標
  獨立式功率:6W
  插卡式功率:6W
  電源適配器:220VAC to 12VDC/1A
  工作溫度范圍:-40°C to +70°C
  相對濕度:< 95% ((non-condensing)

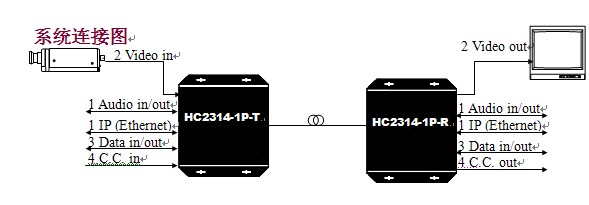

  4、應用圖示




  4、應用場合
  平安城市
  高速公路以及地鐵全程監控
  RS-422或者RS-485全/半雙功控制云臺
  通訊傳輸
  門禁系統
  防火報警系統
  智能建筑
  廣播電視
  5、訂貨信息
  產品名稱            產品描述
  1路視頻光端機
  HC110-T/R     1路視頻傳輸，1路反向數據，單模，單纖，F(xiàn)C光口，20km，臺式
  2路視頻光端機
  HC210-T/R      2路視頻傳輸，1路反向數據，單模，單纖，F(xiàn)C光口，20km，臺式
  4路視頻光端機
  HC410-T/R      4路視頻傳輸，1路反向數據，單模，單纖，F(xiàn)C光口，20km，臺式
  8路視頻光端機
  HC810-T/R      8路視頻傳輸，1路反向數據，單模，單纖，F(xiàn)C光口，20km，臺式
  16路視頻光端機
  HC1610-T/R     16路視頻傳輸，1路反向數據，單模，單纖，F(xiàn)C光口，20km，機架式
  64路視頻光端機
  HC6410-T/R     64路視頻傳輸，1路反向數據，單模，單纖，F(xiàn)C光口，20km，機架式
  6、關鍵詞
  光端機、視頻光端機、數字視頻光端機、數據光端機、廣播級視頻光端機、SDI數字標清光端機、ASI數字標清光端機、TS流光端機、HD-SDI數字高清光端機、AES\EBU數字音頻光端機、VGA視頻光端機、DVI視頻光端機、RGB光端機、HDMI數字高清視頻光端機
